Cos'è un cavo adattatore high level (HLAK)? Collegare un subwoofer attivo senza tagliare i cavi
Un cavo adattatore high level (HLAK) sdoppia il segnale degli altoparlanti dall'autoradio originale e lo invia plug & play all'ingresso high level di un subwoofer attivo, senza tagliare o saldare. Scopri come funziona, quando usarlo e quale versione è adatta alla tua auto.
Risposta breve: un cavo adattatore high level (HLAK) è un cavo plug & play che si inserisce tra il cablaggio originale e l'autoradio di serie. Il cavo sdoppia il segnale degli altoparlanti (high level) e lo porta, tramite un connettore Molex a 4-PIN, direttamente all'ingresso high level di un subwoofer attivo. Non è necessario tagliare, sguainare o saldare i cablaggi originali — e tutto può essere ripristinato in qualsiasi momento senza lasciare traccia.
In questo articolo scoprirai esattamente cosa fa un HLAK, quando utilizzarlo, per quali auto e sistemi audio è adatto e come collegare un subwoofer attivo all'autoradio originale in pochi passaggi con l'aiuto del HLAK-005.
Cos'è un cavo adattatore high level (HLAK)?
Un cavo adattatore high level è un cavo di derivazione per il segnale degli altoparlanti che rispetta l'integrità del veicolo. Mentre un'autoradio aftermarket ha solitamente uscite RCA (low level) per pilotare un amplificatore o un subwoofer, un'autoradio originale di fabbrica non dispone di queste uscite. L'unico segnale audio disponibile è quello amplificato che va agli altoparlanti delle portiere: il segnale high level (chiamato anche speaker level).

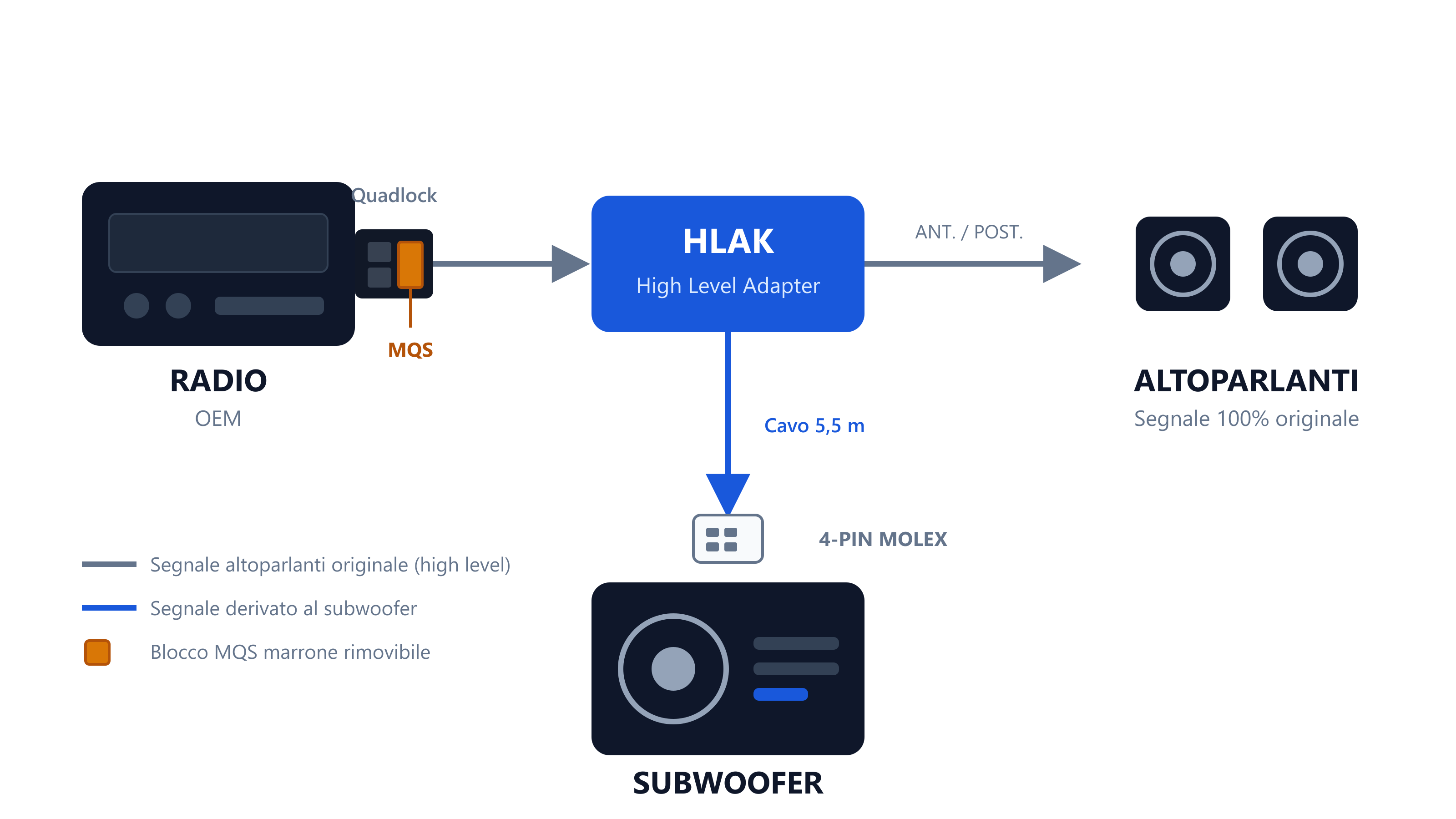

L'HLAK rende accessibile proprio questo segnale. Il cavo si collega a scatto tra i connettori esistenti dell'autoradio, bypassa il segnale originale degli altoparlanti e ne invia una copia a una connessione Molex a 4-PIN. A questa connessione si collega poi un subwoofer attivo con ingresso high level. L'autoradio originale, gli altoparlanti e i comandi al volante continuano a funzionare esattamente come prima.
High level vs. low level (RCA): qual è la differenza?
Il segnale low level (RCA/cinch) è un segnale di linea debole che proviene direttamente da un preamplificatore — si trova su autoradio aftermarket, DSP e amplificatori. Il segnale high level è invece il segnale già amplificato che l'autoradio invia agli altoparlanti. I subwoofer attivi con ingresso high level sono progettati specificamente per questo segnale: lo riducono internamente a livello di linea e lo utilizzano come sorgente. Di conseguenza, non sono necessarie uscite RCA e l'autoradio originale può rimanere al suo posto.
Cosa fa esattamente un HLAK?
L'HLAK svolge tre funzioni contemporaneamente:
- Bypass — il segnale originale degli altoparlanti scorre ininterrottamente dall'autoradio agli altoparlanti delle portiere. Il suono di fabbrica non subisce alcuna alterazione.
- Derivazione — il segnale della coppia di altoparlanti selezionata (anteriori o posteriori) viene sdoppiato in parallelo verso il cavo di segnale incluso.
- Collegamento — all'estremità del cavo di segnale è presente un connettore Molex a 4-PIN che si collega direttamente all'ingresso high level di un subwoofer attivo.
Poiché si tratta di un segnale high level, di solito non è necessario un cavo remote separato (cavo di accensione) collegato all'autoradio: i subwoofer attivi con ingresso high level si accendono generalmente in modo automatico non appena rilevano il segnale e si spengono quando questo scompare. Consulta sempre il manuale del tuo subwoofer per conferma.
Quando si usa un HLAK?
Un cavo adattatore high level è la scelta ideale se ti ritrovi in una o più di queste situazioni:
- Desideri più bassi, maar l'autoradio originale deve rimanere al suo posto (auto a noleggio, youngtimer o semplicemente perché l'impianto di serie ti soddisfa).
- La tua autoradio originale non ha uscite RCA e non vuoi tagliare i cablaggi di fabbrica.
- Vuoi collegare un subwoofer attivo (subwoofer con amplificatore integrato) senza installare un amplificatore separato, un DSP o far passare cavi per altoparlanti aggiuntivi.
- L'installazione deve essere reversibile: basta scollegare il cavo per ripristinare la situazione originale — ideale per la restituzione di auto a noleggio o in caso di vendita.
- Desideri un montaggio rapido e pulito: estrai l'autoradio, inserisci il cavo a scatto, stendi il cavo fino al subwoofer ed è fatta.
Vuoi migliorare l'intero impianto audio anziché aggiungere solo i bassi? Leggi anche il nostro articolo sugli amplificatori plug & play e la relativa guida all'installazione con T-harness — stessa filosofia, ma per l'intero sistema di altoparlanti.
Per quali auto è adatto l'HLAK-005?
L'HLAK-005 è progettato per auto dotate di un connettore Quadlock sul retro dell'autoradio, in cui il segnale degli altoparlanti si trova in un connettore MQS marrone rimovibile (MQS sta per Micro Quadlock System). Riconoscerlo è semplice: scollega il connettore Quadlock dall'autoradio e osserva i piccoli blocchi inseriti al suo interno — se è presente il blocco marrone con i cavi degli altoparlanti, l'HLAK-005 è compatibile.
All'atto pratico, questa configurazione Quadlock con MQS si trova principalmente sui veicoli del gruppo VAG come Volkswagen, Audi, SEAT, Škoda e Cupra, ma la compatibilità è più estesa: qualsiasi auto dotata di Quadlock con il connettore MQS marrone rimovibile per gli altoparlanti è compatibile. Hai dubbi sul tuo modello? Invia pure una foto del connettore sul retro della tua autoradio al nostro servizio clienti.
Solo per impianti audio base
Importante: l'HLAK-005 (e la derivazione high level in generale) funziona solo con impianti audio base, in cui l'autoradio pilota direttamente gli altoparlanti delle portiere. Se la tua auto è dotata di un sistema audio premium con amplificatore esterno di fabbrica — come Dynaudio, Bang & Olufsen, BOSE, beats o Canton — il segnale degli altoparlanti non passa (interamente) attraverso il connettore dell'autoradio e questa derivazione non è la soluzione corretta. In tal caso, contattaci per trovare l'alternativa adatta.
Scegli tu: derivazione dagli altoparlanti anteriori o posteriori

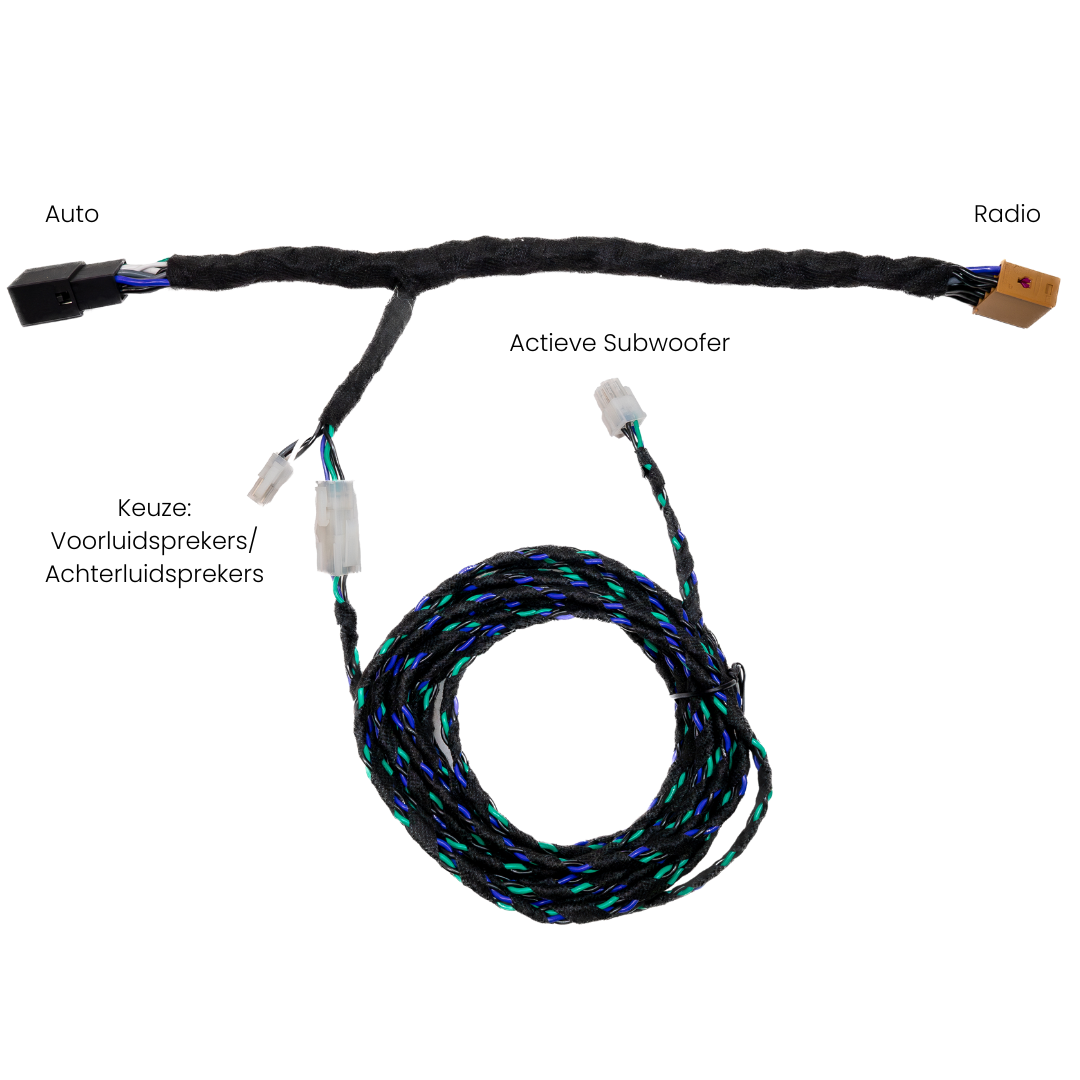

L'HLAK-005 è dotato di due connettori di selezione: puoi decidere autonomamente se sdoppiare il segnale dagli altoparlanti anteriori o da quelli posteriori. In condizioni normali, questo non influisce sul subwoofer, poiché il segnale musicale è identico. Se utilizzi attivamente il fader (bilanciamento del volume anteriore/posteriore), effettua la derivazione dalla coppia di altoparlanti che mantieni a volume attivo, in modo che il subwoofer segua fedelmente ciò che ascolti.
Quali subwoofer attivi si possono collegare?
Il connettore Molex a 4-PIN dell'HLAK si collega direttamente all'ingresso high level, tra gli altri, di questi subwoofer attivi:
La serie EDGE EDBX (da 10" e 12", con DSP integrato configurabile tramite app per smartphone) e la serie Audison Prima APBX AS2 (da 8" e 10") sono tutti subwoofer attivi con amplificatore integrato: un unico box, senza bisogno di un amplificatore separato. Scopri l'intera gamma nella nostra categoria subwoofer attivi. Se il tuo subwoofer non è tra questi ma dispone comunque di un ingresso high level Molex a 4-PIN, l'HLAK funzionerà altrettanto perfettamente.
Nota utile: l'HLAK fornisce esclusivamente il segnale audio. Un subwoofer attivo necessita inoltre di alimentazione (+12V e massa) — verifica sulla pagina del prodotto del tuo subwoofer se è incluso un kit di cablaggio per l'alimentazione.
Quale HLAK ti serve? HLAK-001 vs. HLAK-002 vs. HLAK-005
Non tutte le auto presentano lo stesso connettore dietro l'autoradio. Per questo motivo sono disponibili diverse versioni di HLAK:
La tua auto non è dotata di connessione Quadlock o ISO, o vuoi essere sicuro di scegliere il cavo corretto? Esistono decine di cavi HLAK specifici per veicolo — tra cui per Volvo, Ford, Toyota, Hyundai, Kia, Nissan, Honda, Mazda, Mercedes-Benz, BMW, Opel, Peugeot, Citroën, Renault e altri ancora. Scopri l'assortimento completo nella categoria Cavi High Level Plug & Play o cerca la tua auto tramite la sezione aggiornamenti per marca e modello.
Come collegare un subwoofer attivo con l'HLAK-005: guida passo dopo passo
L'installazione è volutamente semplice e richiede solitamente da mezz'ora a un'ora per la maggior parte delle auto:
- Accedere all'autoradio. Rimuovi l'autoradio originale o lo schermo dell'infotainment dal cruscotto (a seconda del modello, potrebbero essere necessarie chiavi di sblocco o leve per la rimozione dei pannelli) e scollega il connettore Quadlock.

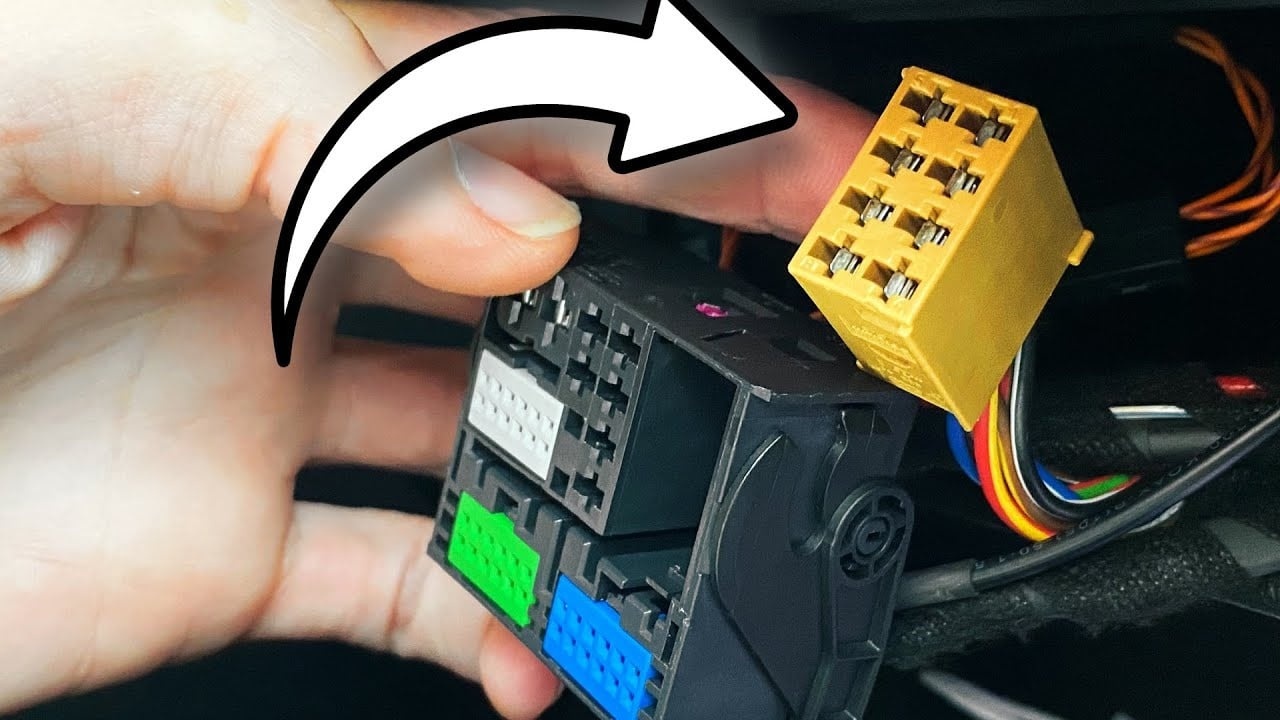

- Spostare il connettore MQS marrone. Sgancia il blocco marrone degli altoparlanti dal connettore Quadlock e inseriscilo nel lato vettura dell'HLAK-005.
- Inserire il connettore dell'HLAK. Inserisci a scatto il blocco marrone dell'HLAK-005 nell'alloggiamento rimasto libero sul connettore Quadlock e ricollega il Quadlock all'autoradio.
- Scegliere anteriore o posteriore. Collega il connettore di selezione per gli altoparlanti anteriori o posteriori, a seconda di dove desideri effettuare la derivazione.
- Posizionare il cavo verso il subwoofer. Fai passare il lungo cavo di segnale in modo ordinato lungo il battitacco o sotto la moquette fino alla posizione del subwoofer (sotto il sedile o nel bagagliaio) e inserisci il connettore Molex a 4-PIN nell'ingresso high level del subwoofer.
- Collegare l'alimentazione e testare. Collega l'alimentazione del subwoofer attivo come indicato nel manuale, accendi l'autoradio e verifica che il subwoofer si attivi e riproduca il suono. Successivamente, regola con cura il filtro crossover e il gain.
Tutti i collegamenti sono a scatto: non è necessario tagliare, sguainare o saldare alcun cavo. Vuoi ripristinare la configurazione originale? Basta reinserire il blocco originale e rimuovere l'HLAK — fatto.
I vantaggi in sintesi
- 100% plug & play — nessun taglio, sguainatura o saldatura sui cablaggi di fabbrica.
- Completamente reversibile — ideale per le auto a noleggio; la configurazione originale si ripristina in pochi minuti.
- L'autoradio originale rimane al suo posto — comandi, display, tasti al volante e funzioni di fabbrica restano inalterati.
- Libertà di scelta — derivazione dagli altoparlanti anteriori o posteriori.
- Compatibilità diretta — il connettore Molex a 4-PIN si collega direttamente all'ingresso high level dei più diffusi subwoofer attivi.
- Lunghezza del cavo ottimale — lunghezza ampiamente sufficiente per andare dal cruscotto fino al bagagliaio.
Domande frequenti
Cos'è un cavo adattatore high level?
Un cavo adattatore high level (HLAK) è un cavo plug & play che si collega tra il cablaggio originale e l'autoradio di fabbrica, sdoppia il segnale amplificato degli altoparlanti (high level) e lo invia tramite un connettore Molex a 4-PIN a un subwoofer attivo con ingresso high level. Il cablaggio originale rimane completamente intatto.
Per quali auto è adatto l'HLAK-005?
Per tutte le auto dotate di un connettore autoradio Quadlock in cui il segnale degli altoparlanti si trova nel connettore MQS marrone rimovibile — all'atto pratico, soprattutto Volkswagen, Audi, SEAT, Škoda e Cupra. Verifica tu stesso: se nel connettore Quadlock è presente un blocco marrone rimovibile con i cavi degli altoparlanti, l'HLAK-005 è compatibile.
L'HLAK-005 funziona anche con un impianto audio premium?
No. Nei sistemi dotati di amplificatore esterno di fabbrica (come Dynaudio, Bang & Olufsen, BOSE, beats o Canton), il segnale degli altoparlanti non passa attraverso il connettore MQS marrone dietro l'autoradio. L'HLAK-005 è progettato per impianti audio base in cui l'autoradio pilota direttamente gli altoparlanti.
Devo effettuare la derivazione dagli altoparlanti anteriori o posteriori?
Per il subwoofer non fa differenza: il segnale musicale è lo stesso. Se utilizzi attivamente il fader, scegli la coppia di altoparlanti che mantieni a volume attivo, in modo che il volume del subwoofer si regoli in base a ciò che ascolti effettivamente.
Ho bisogno di un cavo remote (cavo di accensione)?
Di solito no. I subwoofer attivi con ingresso high level si accendono generalmente in modo automatico non appena rilevano il segnale sull'ingresso degli altoparlanti e si spengono da soli. Verifica comunque il manuale del tuo subwoofer per sicurezza.
Quali subwoofer sono compatibili con il connettore Molex a 4-PIN?
Tra gli altri, i modelli EDGE EDBX10ADSP e EDBX12ADSP e gli Audison Prima APBX 10 AS2 e APBX 8 AS2 dispongono di un ingresso high level in cui il connettore Molex a 4-PIN si inserisce direttamente. Sono compatibili anche altri subwoofer attivi dotati di ingresso high level Molex a 4-PIN.
La mia auto non ha un connettore Quadlock con blocco MQS — quale HLAK devo scegliere?
In questo caso, utilizza l'HLAK-001 universale (cavo a T Quadlock/ISO) o l'HLAK-002 (adattatore ISO), oppure scegli uno dei decine di cavi HLAK specifici per veicolo per marchi come Volvo, Ford, Toyota, Hyundai, Kia, Nissan, Honda, Mazda, Mercedes-Benz e BMW.
Perdo la garanzia o devo tagliare i cablaggi?
No. L'HLAK si collega in modalità completamente plug & play tra i connettori esistenti. Non viene effettuato alcun taglio o saldatura e l'installazione può essere ripristinata alla configurazione originale senza lasciare traccia.
Pronto per più bassi? Scopri l'HLAK-005 e tutti gli altri cavi nella categoria Cavi High Level Plug & Play, oppure scegli direttamente un subwoofer attivo da abbinare. Domande sulla tua auto o sul tuo impianto? Il nostro servizio clienti è a tua completa disposizione per aiutarti.
